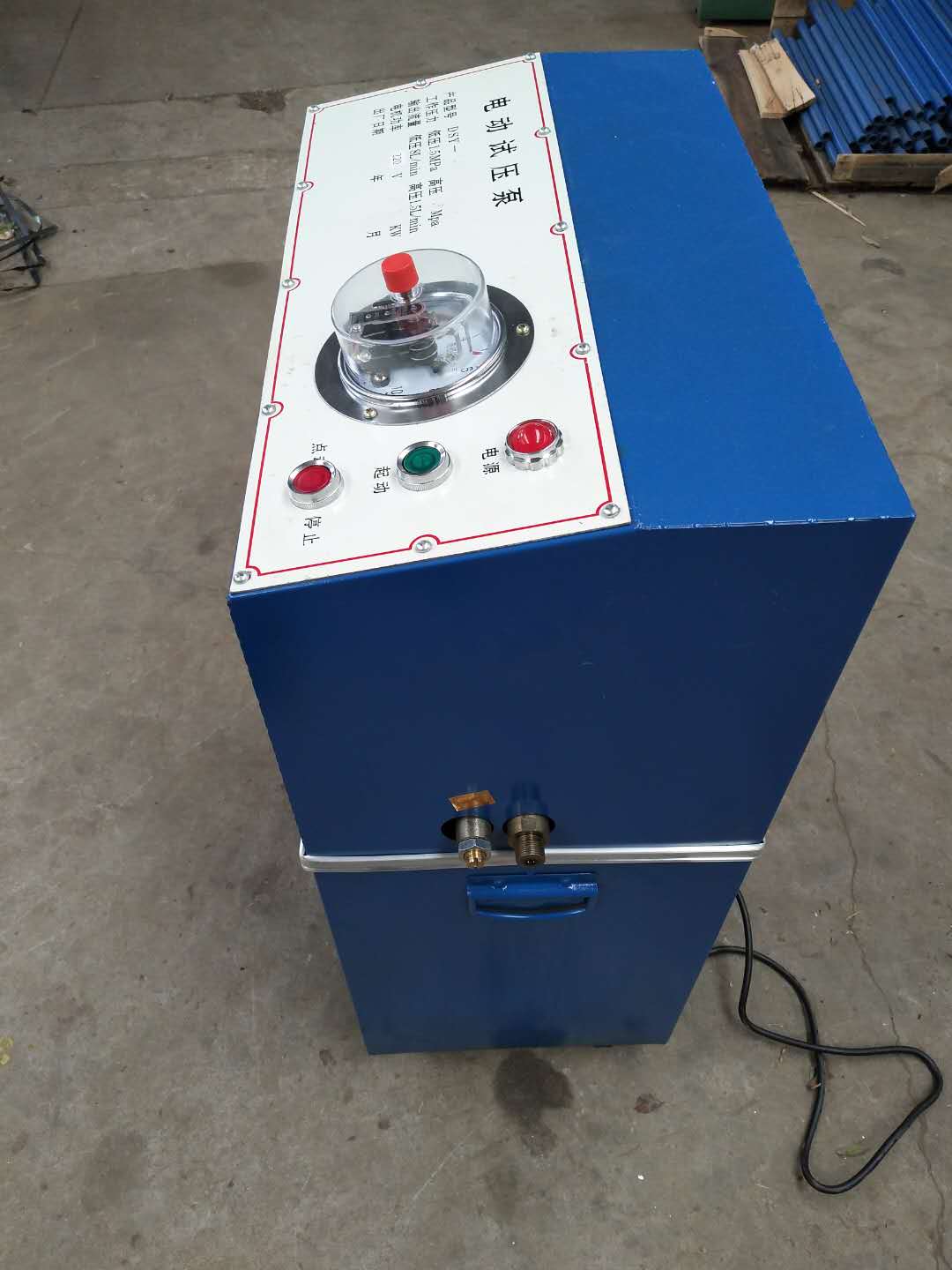

DSY系列电动试压泵
一、DSY电动试压泵产品概述:
本单位生产的试压泵是各类压力容器、管道、锅炉、钢瓶、阀门、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程为我国重大的科研项目地下如:深海试验、空间技术、高温高压试验、异形管试验等,并做出了重大贡献。
二、基本参数
本公司生产的试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、DSY系列电压试压泵采用电机驱动,大大地提高工作效率等特点。
型 号 | 高压流量L/H | 低压流量L/H | 电压 | 电机 | 外形尺寸 |
V | KW | CM | |||
DSY-2.5 | 108 | 480 | 380/220 | 0.75 | 60×40×86 |
DSY-4.0 | 108 | 480 | 380/220 | 0.75 | 60×40×86 |
DSY-6.3 | 108 | 480 | 380/220 | 0.75 | 60×40×86 |
DSY-10 | 108 | 480 | 380/220 | 0.75 | 60×40×86 |
DSY-16 | 108 | 480 | 380 | 1.1 | 60×44×86 |
DSY- 25 | 90 | 480 | 380 | 1.5 | 60×44×86 |
DSY-40 | 90 | 480 | 380 | 1.5 | 60×44×86 |
三、使用前操作
1.首先,检查您所订产品的制造厂、型号是否正确。
2.开箱后,根据装箱单清点附件是否齐全。
3.在运输中,电动试压泵是否有损坏现象。
4.仔细阅读说明书后,才能使用。
四、结构
电动试压泵由电机驱动进行工作,该机由电机,高底压缸,控制阀,泵体、开关、压力表、等组成。
五、工作原理
DSY系列电动试压泵由电机直接驱动,高低压缸同时工作,低压介质通过单向阀至高压区,当压力超过1.5MPA时,低压溢流阀工作,介质回水箱。当高压压力上升至调定压力时,高压溢流阀工作,以起到保护作用。本产品在售出三个月内,非用户使用不当产生的损坏可来厂进行免费检修,超过保修期或使用不当损坏来厂进行收工本费。
六.使用步骤
检查水箱中水位,接通电源,
将手轮开关顺时针拧紧
按启动按钮,电机工作,当压力表指针超过1.5MPA时,电动试压泵低压缸自动卸荷,高压缸也卸荷,压力不会上去。
故障原因及排除方法
故障原因 | 分析原因 | 排除方法 |
压力打不上来 | 过滤网有垃圾 | 清洗过滤网 |
吸水口露出水面 | 适当加水 | |
手轮开关未拧紧 | 拧紧开关 | |
管线连接处及吸水阀连接处不密封 | 密封连接处 | |
嗓音大 | 轴承损坏 | 更换轴承 |
活塞顶死 | 调松泵体连接套适当转松 | |
活塞咬死 | 更换活塞 | |
压力不稳定 | 手轮开关未拧紧 | 拧紧手轮开关 |
连接管不密封 | 密封各连接管 | |
压力表损坏 | 更换压力表 | |
压力表下面单向阀堵塞 | 清洗保压单向阀 | |
水吸不上来 | 回水单向阀堵塞 | 拆下清洗垃圾 |
吸水单向阀堵塞 | 拆下清洗垃圾 | |
回水吸水单向阀不工作 | 调换钢珠弹簧 |
