CQ型系列不锈钢磁力泵

磁力泵系列

CQ型系列不锈钢磁力泵

咨询电话:021-66795651

产品详情

一、CQ型磁力泵-用途

   CQ型磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型,因此杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

      CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建文明车间的选择。适用温度:-20℃~100℃。CQ型磁力泵-磁力泵防漏设计

二、CQ型磁力泵-操作原理

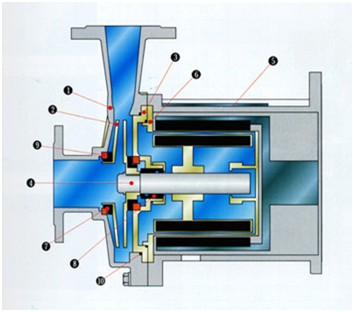

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转

三、适用温度

       该泵的正常适用温度为120度以内,如需输送高温介质,请参选:CQ(G)系列耐高温磁力泵。

       四、性能参数表



口径

流量

扬程
(m)

电机功率
 (kW)

电压

 (V)

材 质

进口(mm)

出口(mm)

(m3/h)

(L/min)

14CQ-5

14

10

1.2

20

5

0.12

220/380

304


16CQ-8

16

12

1.8

25

8

0.18

220/380

20CQ-12

20

12

3

50

12

0.37

220/380

25CQ-15

25

20

6.6

110

15

1.1

380

32CQ-15

32

25

6.6

110

15

1.1

380

32CQ-25

32

25

6.6

110

25

1.1

380

40CQ-20

40

32

10

180

20

2.2

380
