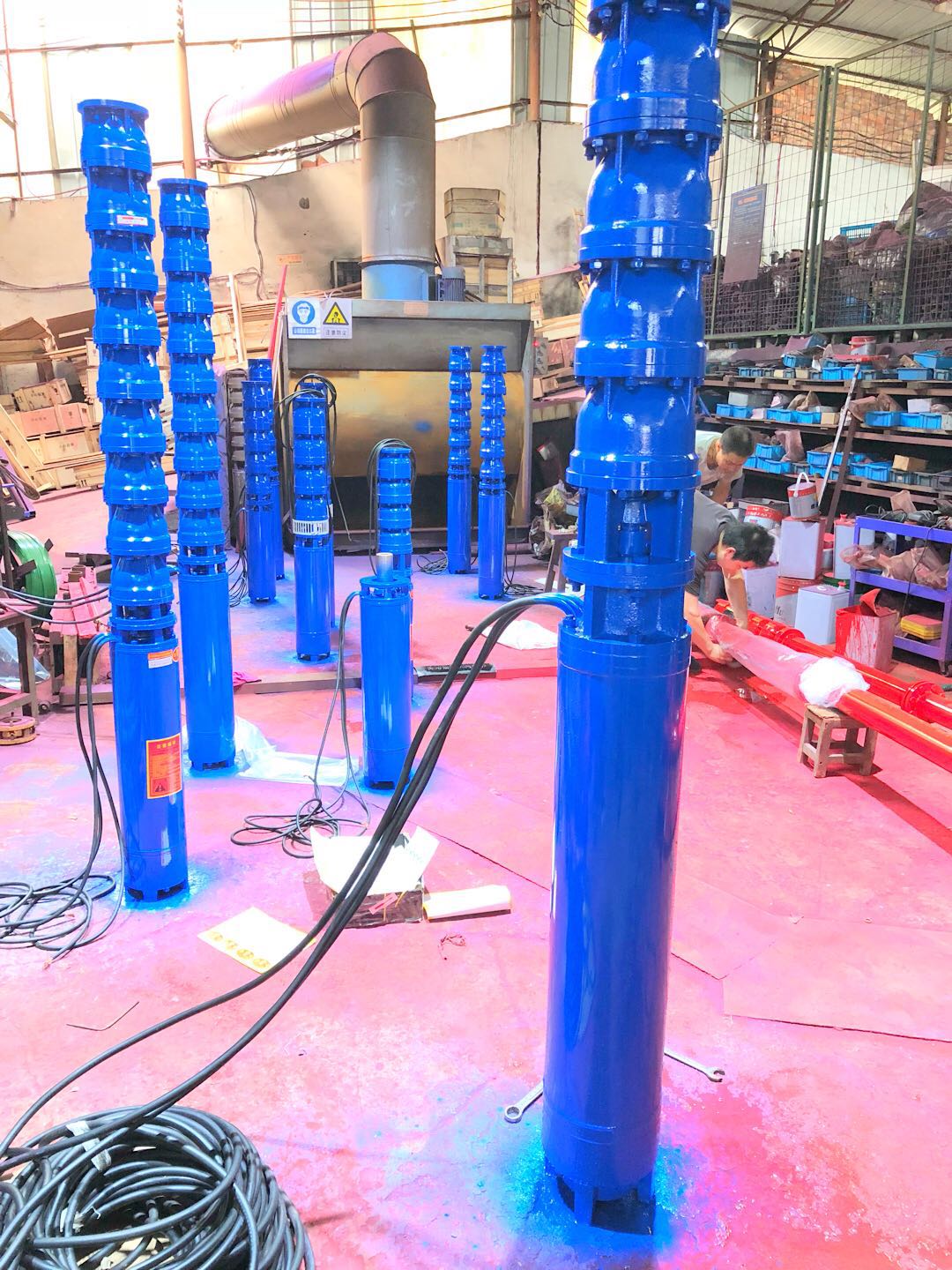

QJ深井潜水电泵
一.概述:QJ型井用潜水电泵是根据国家标准设计的节能产品,广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型泵由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便,等特点。其特点是:电机、水泵组成一体、结构简单、且安装拆卸方便、安装占地面积少。
二.主要优越性是:运行可靠、经久耐用、使用方便、功率大、故障少,维修费用低等。只要在电机中注满清水,即可正常运转。
QJ型井用潜水电泵是从深井中提取地下水的成套机具,广泛应用于农田灌溉、工矿企业的供排水及高原、山区的畜用水。QJR型井用热水潜水泵,采用特殊材质和结构,用于提取地下热水。另外本公司根据用户需要生产海水、矿山等特殊场合用潜水电泵。该泵主机由QJ型潜水泵和YQS型潜水电泵机组成。
1、电源:三相交流电,电压380伏,频率50赫兹。
2、水源
(1)水温 a:QJ型≤20℃ b: QJR型≤120℃
(2)水中含沙量(重量比)不得超过0.01,氯离子不得超过400毫克/升。
(3)PH=6.5∽8.5
150QJ(R)10-150
150适用井径150毫米:
QJ(R) 型号特征:井用潜水电泵(热水)
10 额定流量:10立方米/小时
150/ 额定扬程:150米.
QJ型潜水泵由多级离心式叶轮分段串联组成。泵级间由扁拉筋或螺栓连接,每段之间由橡胶(或铜)轴承支撑,泵的顶端没有逆止阀。YQS型潜水电机为密闭充水式三相异步电机,绕组采用耐水连续密封结构,导轴承和推力轴承均为水润滑轴承;电机上部安装有防砂机构,阻止泥沙进入电机内控。
1、主机:潜水泵和潜水电机。
2、管路:输水管、弯管、橡胶垫、安装夹板等。
3、电缆:电缆和电缆接头材料。
4、起动和保护装置。
型号 | 使用工况点范围 | 功率 | 出水管径 | |
流量/ 扬程,(m³/h)/ m | KW | (寸) | ||
150QJ5-50 | 5m³/50m | 3 | 2 | |
150QJ5-78 | 5m³/78m | 3 | 2 | |
150QJ5-100/14 | 5m³/100m | 3 | 2 | |
150QJ5-128 | 5m³/128m | 4 | 2 | |
150QJ5-150/21 | 5m³/150m | 4 | 2 | |
150QJ5-178 | 5m³/178m | 5.5 | 2 | |
150QJ5-200/28 | 5m³/200m | 5.5 | 2 | |
150QJ5-228 | 5m³/228m | 7.5 | 2 | |
150QJ5-250 | 5m³/250m | 7.5 | 2 | |
150QJ5-278 | 5m³/278m | 9.2 | 2 | |
150QJ5-300/42 | 5m³/300m | 9.2 | 2 | |
150QJ5-350 | 5m³/350m | 11 | 2 | |
150QJ5-400 | 5m³/400m | 15 | 2 | |
150QJ10-50/7 | 10m³/50m | 3 | 2 | |
150QJ10-78/11 | 10m³/78m | 4 | 2 | |
150QJ10-100/14 | 10m³/100m | 5.5 | 2 | |
150QJ10-128/18 | 10m³/128m | 7.5 | 2 | |
150QJ10-150/21 | 10m³/150m | 7.5 | 2 | |
150QJ10-178/25 | 10m³/178m | 9.2 | 2 | |
150QJ10-200/28 | 10m³/200m | 11 | 2 | |
150QJ10-228 | 10m³/228m | 13 | 2 | |
150QJ10-250/35 | 10m³/250m | 13 | 2 | |
150QJ10-300/42 | 10m³/300m | 15 | 2 | |
150QJ10-350 | 10m³/350m | 18.5 | 2 | |
150QJ20-33/5 | 20m³/33m | 3 | 2 | |
150QJ20-39/6 | 20m³/39m | 4 | 2 | |
150QJ20-52/8 | 20m³/52m | 5.5 | 2 | |
150QJ20-59/9 | 20m³/59m | 5.5 | 2 | |
150QJ20-72/11 | 20m³/72m | 7.5 | 2 | |
150QJ20-78/12 | 20m³/78m |
